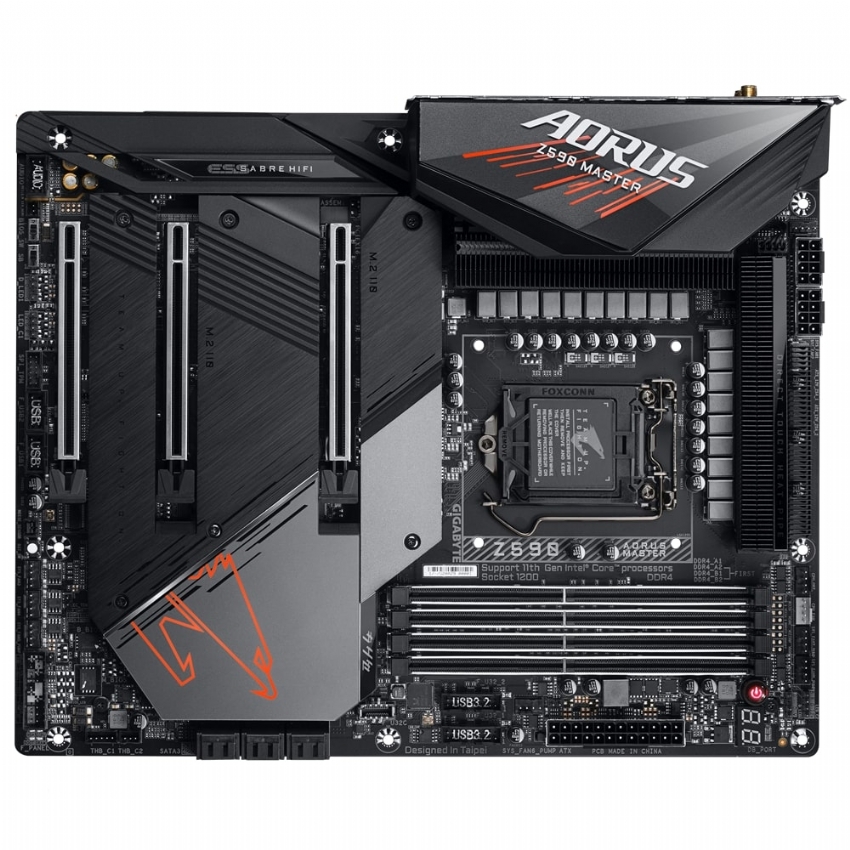

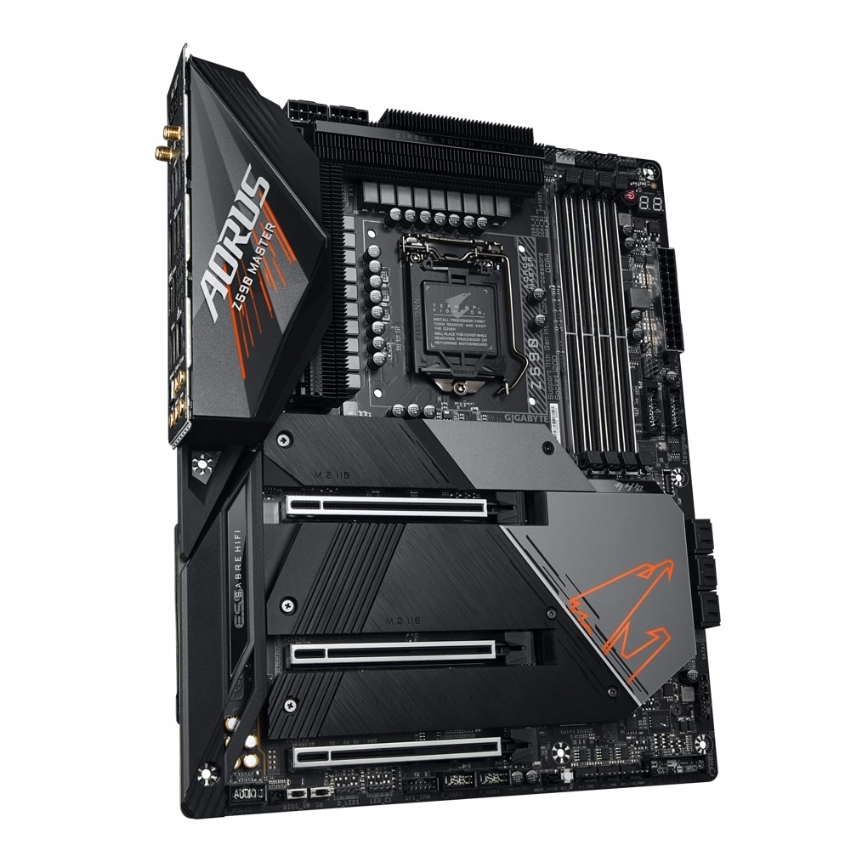

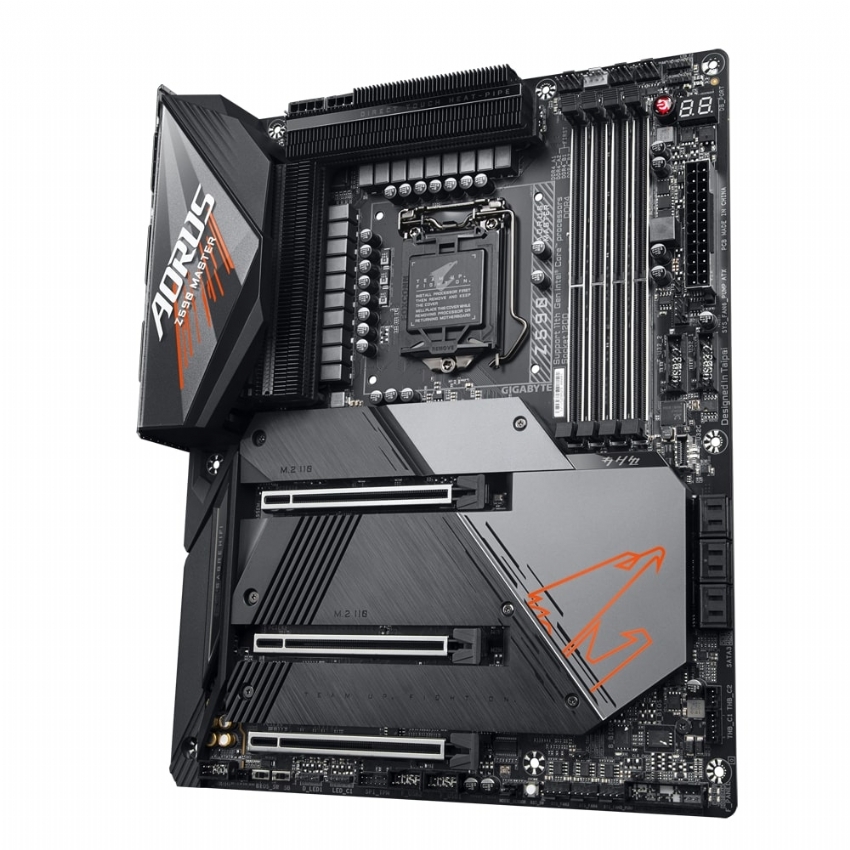

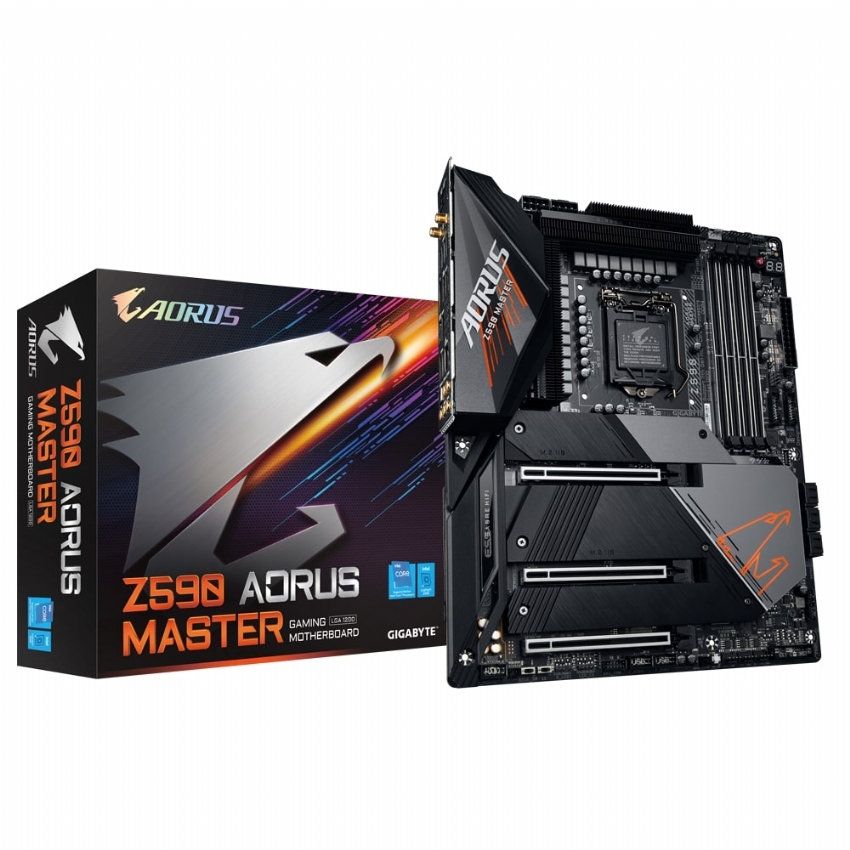

Mainboard GIGABYTE Z590 AORUS MASTER (rev. 1.0)
- Hãng sản xuất: GIGABYTE
- Model: Z590 AORUS MASTER (rev. 1.0)
- Chipset: Intel® Z590 Express
- Socket: Intel® LGA1200
- Loại main (Form factor): ATX (30.5cm x 24.4cm)
- Link tải Driver Mainboard và tài liệu hướng dẫn: Drivers&Manuals
- Hỗ trợ CPU:
Thế hệ thứ 11 của các CPU: Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5
Thế hệ thứ 10 của các CPU: Intel® Core™ i9 processors / Intel® Core™ i7 processors / Intel® Core™ i5 / Intel® Core™ i3 processors/ Intel® Pentium® processors / Intel® Celeron®
Bị giới hạn với các CPU có bộ nhớ đệm (Cache) 4 MB Intel® Smart và Intel® Celeron® G5xx5 family.
- Hỗ trợ Ram: Tối đa 4 khe RAM, mỗi khe Ram tối đa 32GB, kiến trúc kênh đôi (Dual Channel)
Với CPU Intel® Core™ i9/i7/i5 thế hệ 11: DDR4 5400 (O.C)/ DDR4 5333(O.C.)/ DDR4 5133(O.C.)/DDR4 5000(O.C.)/4933(O.C.)/4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2800 / 2666 / 2400 / 2133 MHz
Với CPU Intel® Core™ i9/i7 thế hệ 10: DDR4 2933/2666/2400/2133 MHz
Với CPU Intel® Core™ i5/i3/Pentium®/Celeron® thế hệ 10: DDR4 2666/2400/2133 MHz
- Khe cắm mở rộng:
1 x PCI Express x16 , chạy ở x16 (PCIEX16), phù hợp với PCI Express 4.0, nên gắn VGA ở khe này để tối ưu hiệu suất.
1 x PCI Express x16, chạy ở x8 (PCIEX8), phù hợp với PCI Express 4.0, chỉ hỗ trợ những CPU thế hệ 11
1 x PCI Express x16, chạy ở x4 (PCIEX4), phù hợp với PCI Express 3.0
- Công nghệ Multi-Graphics: Hỗ trợ AMD Quad-GPU CrossFire™ and 2-Way AMD CrossFire™
- Kết nối ổ cứng:
3 x M.2 SSD: hỗ trợ PCIe 3.0 x4/x2 và 2242/2260/2280/22110 SATA
6 x SATA 6Gb/s
Hỗ trợ RAID 0, RAID 1, RAID 5, và RAID 10
Hỗ trợ Intel® Optane™ Memory Ready
- Kết nối nguồn Main: nguồn phụ: 8pin + 8pin ATX 12V, nguồn chính: 24-pin ATX 12V

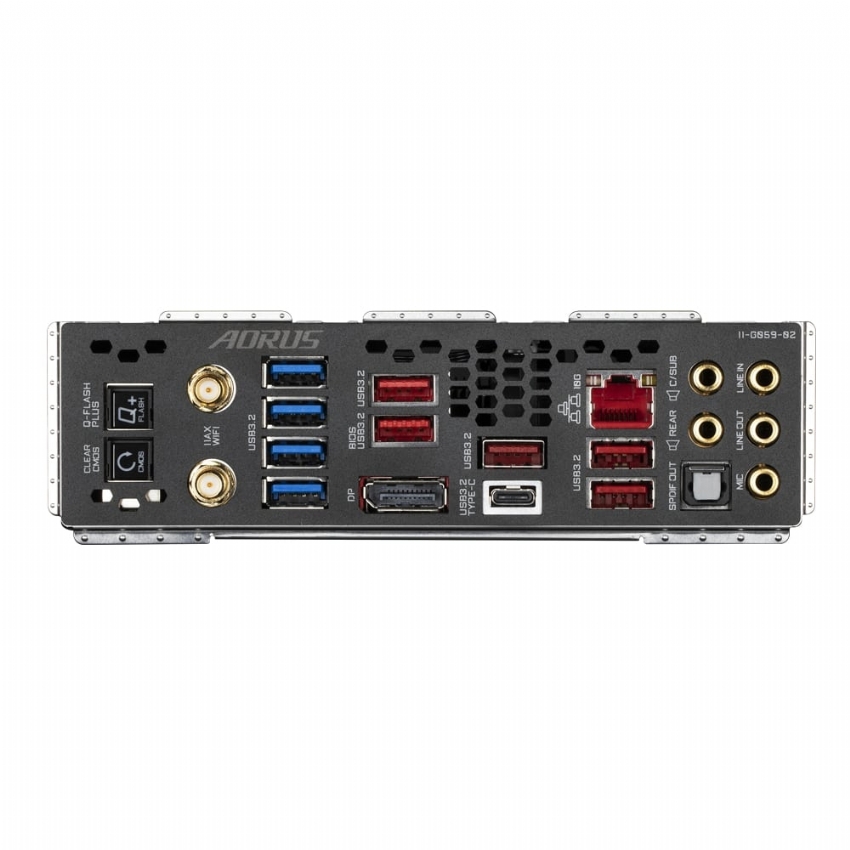

- Cổng kết nối sau:
1 x Q-Flash Plus button
1 x Clear CMOS button
2 x SMA antenna connectors (2T2R) (for Wifi)
1 x DisplayPort 1.4 (max resolution 4096x2304@60 Hz)
1 x USB Type-C® port, with USB 3.2 Gen 2x2 support
5 x USB 3.2 Gen 2 Type-A ports (red)
4 x USB 3.2 Gen 1 ports
1 x RJ-45 port
1 x optical S/PDIF Out connector
5 x audio jacks
- Cổng kết nối nội bộ:
1 x 24-pin ATX main power connector
2 x 8-pin ATX 12V power connectors
1 x CPU fan header
1 x water cooling CPU fan header
4 x system fan headers
4 x system fan/water cooling pump headers
2 x addressable LED strip headers
2 x RGB LED strip headers
3 x M.2 Socket 3 connectors
6 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB Type-C® header, with USB 3.2 Gen 2 support
2 x USB 3.2 Gen 1 headers (4 x USB 3.2 Gen 1)
2 x USB 2.0/1.1 headers (4 x USB 2.0/1.1)
1 x noise detection header
2 x Thunderbolt™ add-in card connectors
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
1 x power button
1 x reset button
2 x temperature sensor headers
1 x Clear CMOS jumper
2 x BIOS switchesVoltage Measurement Points
- Controller I/O: iTE® I/O Controller Chip
- Controller mạng (LAN): Aquantia 10GbE chip (10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit)
- Controller audio:
Realtek® ALC1220-VB codec (High Definition Audio), hỗ trợ DSD audio
ESS ES9118 DAC chip, hỗ trợ DTS:X® Ultra
- Module giao tiếp Wireless: Intel® Wi-Fi 6E AX210 802.11ax 2T2R với AORUS Antenna, BLUETOOTH 5.2
- Tính năng BIOS:
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Support for Q-Flash Plus
Support for Q-Flash
Support for Xpress Install
- Tính năng phần cứng:
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
Noise detection
