MAINBOARD ASUS H110M-D (rev 1.01)

- Hãng sản xuất: Asus

- Model: H110M-E/M2

- Chipset: Intel H110

- Socket: Intel^® LGA 1151

- Loại main (Form factor): micro ATX : 8.9  inch x 7.3  inch ( 22.6  cm x 18.5  cm )

- Hỗ trợ CPU: Thế hệ thứ 6/ thứ 7 của Intel Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron®

- Ram: Hỗ trợ ram DDR4 bus 2400/2133MHz, tối đa 32GB, 2 khe Ram

- Khe cắm mở rộng: 1 x CPU / 1 x PCIe 3.0/2.0 X16 / 2 x PCIe 2.0 X1

- Kết nối ổ cứng: 1 x M.2 Socket 3,  4 x SATA6G, cáp SATA, không hỗ trợ chuẩn RAID

- Kết nối nguồn Main: nguồn phụ: 4-pin ATX 12V, nguồn chính: 24-pin

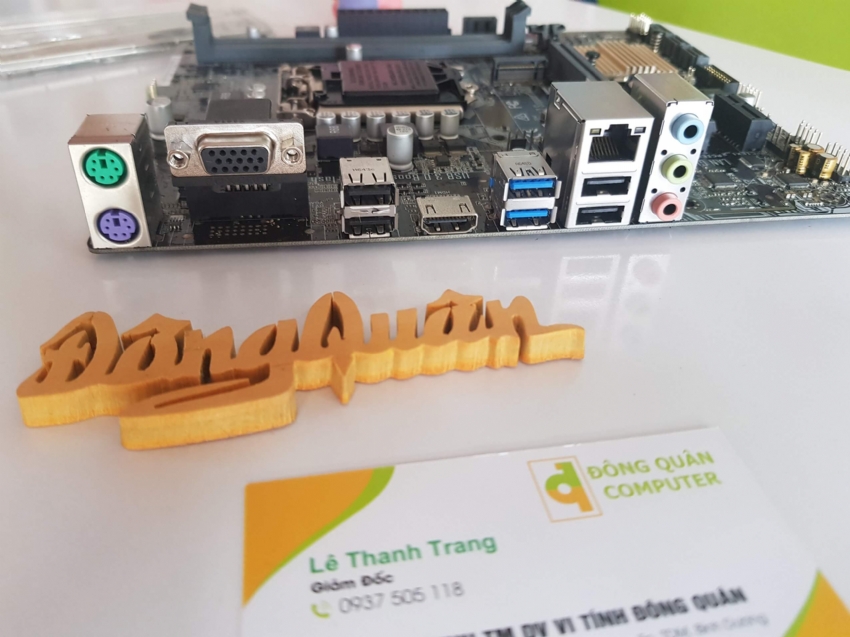

- Cổng kết nối sau:

          1 x PS/2 keyboard (purple)
          1 x PS/2 mouse (green)
          1 x D-Sub (VGA)
          1 x HDMI
          1 x LAN (RJ45) port(s)
          2 x USB 3.2 Gen 1 (blue)
          4 x USB 2.0
          3 x Audio jack(s)

- Cổng kết nối nội bộ:

          1 x CPU Fan connector(s) (1 x 4 -pin)
          1 x Chassis Fan connector(s) (1 x 4 -pin)
          1 x USB 3.2 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.2 Gen 1 port(s)
          1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
          1 x M.2 Socket 3
          1 x COM port(s) connector(s)
          4 x SATA 6Gb/s connector(s)
          1 x S/PDIF out header(s)
          1 x 24-pin EATX Power connector(s)
          1 x 4-pin ATX 12V Power connector(s)
          1 x Front panel audio connector(s) (AAFP)
          1 x Clear CMOS jumper(s)
          1 x System panel connector

- Controller mạng: Realtek® RTL8111H

- Controller audio: Realtek ALC887/897  (High Definition Audio)

- Tính năng: ASUS 5X Protection II, ASUS EPU, ASUS Exclusive Features, ASUS Quiet Thermal Solution, ASUS EZ DIY, ASUS Q-Design

- Lưu ý: Chân cắm ổ cứng M.2 sẽ chia sẻ băng thông với cổng SATA6G_1, nên không cắm cáp SATA vào cổng SATA6G_1 khi gắn ổ cứng ở khe M.2
